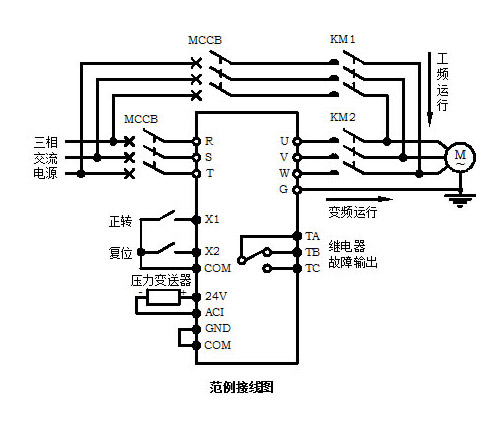

用户要求：面板给定设定压力，压力变送器作为反馈信号，外部按钮启动。要求压力为0.5MPa,当压力高于0.5MPa时变频器减速，频率到达30.00Hz后如果压力还高于0.5MPa变频器自动停止；当压力下降到0.4MPa时变频器自动启动。压力变关器量程为0.0～1.0MPa,如果变频器故障可手动工频运行。设置如下：

● F0.01—运行通道来源选择：设定为1—外部端子控制；

● F0.03—主频率通道来源选择：设定为5—PID控制；

● F0.06—运行频率下限：设定为30.00Hz；

● F5.00—输入端子X1功能选择：设定为1—正转；

● F5.01—输入端子X2功能选择：设定为7—外部复位输入；

● F9.00—PID给定值来源选择：设定为0—键盘设定；

● F9.01—PID给定值：设定为50.0%—键盘设定0.5MPa压力；

● F9.02—PID反馈值来源选择：设定为1—选择外部电流反馈；

● F9.03—PID输出特性选择：设定为0—选择正反馈；

● F9.04—比例增益Kp：这里不作调整；

● F9.05—积分时间常数Ti：这里不作调整；

● F9.06—微分时间常数Td：这里不作调整；

● F9.07—采样周期：无须修改；

● F9.08—偏差极限：这里不作调整；

● F9.10—反馈断线检测时间：60.0s；

● F9.11—反馈增益：按实际来校正反馈值与压力表的误差，这里不作调整；

● F9.12—苏醒阀值：40.0%；

● F9.13—苏醒阀值检出时间：按实际要求设定，这里不作调整；

● F9.14—睡眠阀值：50.0%；

● F9.15—睡眠阀值检出时间：按实际要求设定，这里不作调整；

以上是根据例子要求所改的参数，用户在使用PID功能时，要根据自己的实际情况进行修改，以便达到控制要求。F9.01的计算方法：

F9.01=1÷压力表量程×要求的设定压力×100%

以上是以输出0—20mA的变送器为例，如果变送器输为4—20mA，请在计算值的基础上再加20.00。
